Instalare masa hidraulica EdmoLift
- Cititi cu atentie documentatia care insoteste platforma ridicatoare hidraulica.
- Daca aveti nelamuriri nu ezitati sa ne contactati telefonic
- Masa ridicatoare hidraulica EdmoLift poate fi instalata pe podeaua din beton a halei sau intr-o groapa din beton uscata si prevazuta obligatoriu cu drenaj. Dimensiunile gropii trebuie sa fie: lungime=lungimea tabliei masa +30mm, latime= latime tablie masa +30mm si adancimea= inaltime masa pliata+ 5mm.
- Ridicati masa hidraulica si instalati blocajele mecanice
- Pentru a ridica masa foarfeca folositi o curea trecuta pe sub foarfece. Cureaua trebuie sa reziste la greutatea totala pe care o are masa ridicatoare hidraulica. Legati cadrul de siguranta de platforma sau de mecanismul cu foarfece. Pozitionati masa tip foarfece in locatia dorita astfel incat bratul fix sa fie orientat spre directia din care se va face incarcarea.
- Cereti constructorului certificatul de calitate a betonului. Prindeti masa tip foarfeca de podea sau de fundul gropii cu un sistem de ancorare adecvat calitatii betonului.

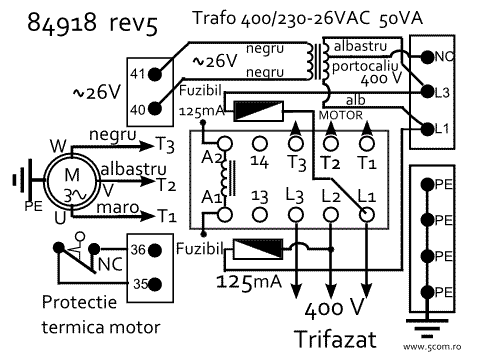

- Alimentati platforma ridicatoare de la reteaua electrica monofazata sau trifazata (functie de indicatiile din documentatia acestei mese hidraulice).
- Porniti masa. Daca masa nu se ridica iar motorul se roteste invers intrerupeti alimentarea electrica si inversati doua faze intre ele.
- Ajustati viteza de coborare daca este necesar.Nu depasiti viteza maxima permisa cu incarcatura (standard sub 0,1m/s)
- Verificati functionarea protectiei de muchie actionand pe rand toate cele patru profile din aluminiu. Ajustati daca este necesar. Dupa actionarea protectiei de muchie masa hidraulica nu mai poate fi coborata decat dupa o scurta actionare a butonului SUS.
Depanare masa hidraulica EdmoLift
- Depanarea trebuie executata numai de persoane calificate !
- ATENTIE ! Blocati masa cu sistemul mecanic de blocare inainte de orice interventie !
- Contactani-ne daca nu reusiti sa remediati problema folosind informatiile de mai jos !
- Problema 1: Nu porneste motorul.
- Cauza: Intrerupator decuplat ▶Remediu: Cuplati intrerupatorul
- Cauza: Nu primeste curent ▶Remediu: Verificati sursa
- Cauza: Buton de urgenta apasat ▶Remediu: Intoarceti butonul in sensul acelor de ceasornic
- Cauza: Intrerupatoare actionate in circuitul primar sau secundar ▶Remediu: Verificati motivul si resetati
- Problema 2: Masa hidraulica nu se ridica.
- Cauza: Axul motorului se roteste in directie gresita ▶Remediu: Inversati doua faze. Atentie! Decuplati intai alimentarea
- Cauza: Legatura electrica incorecta ▶Remediu: Verificati si refaceti legaturile
- Cauza: Se deschide supapa de evacuare ▶Remediu: Masa este supraincarcata, eliminati excesul de greutate
- Cauza: Motorul se opreste din cauza activarii releului de protectie ▶Remediu: Masa supraincarcata, eliminati excesul. Releul de protectie nu este montat corect, ajustati.
- Cauza: Centrul de greutate al incarcaturii este prea sus ▶Remediu: Eliminati excesul
- Cauza: Alte motive ▶Remediu: Contactati EdmoLift
- Problema 3: Masa hidraulica nu ajunge la punctul maxim de ridicare.
- Cauza: Ulei insuficient ▶Remediu: Adaugati ulei dar nu mai mult decat este necesar
- Cauza: Supapa deschisa ▶Remediu: Masa supraincarcata, eliminati excesul
- Problema 4: Masa hidraulica coboara sau urca sacadat
- Cauza: Aer in sistemul hidraulic ▶Remediu: Verificati nivelul uleiului. Operati masa de cateva ori la intervale de 5 minute. Cand masa foarfeca este la nivelul minim apasati butonul JOS continuu aproximativ 30 de secunde.
- Problema 5: platforma hidraulica nu coboara
- Cauza: cablare incorecta ▶Remediu: Verificati legaturile
- Cauza: Buton oprire urgenta activat ▶Remediu: Intoarceti butonul STOP in sensul acelor de ceasornic
- Cauza: Siguranta de cadru activata ▶Remediu: Inlaturati obstacolele. apasati scurt SUS pentru a reseta si apoi butonul JOS
- Coborare masa hidraulica
- Daca procedand ca mai sus nu reusiti sa coborati masa, se procedeaza astfel:
- blocati masa ridicatoare cu un sistem mecanic de blocare a coborarii

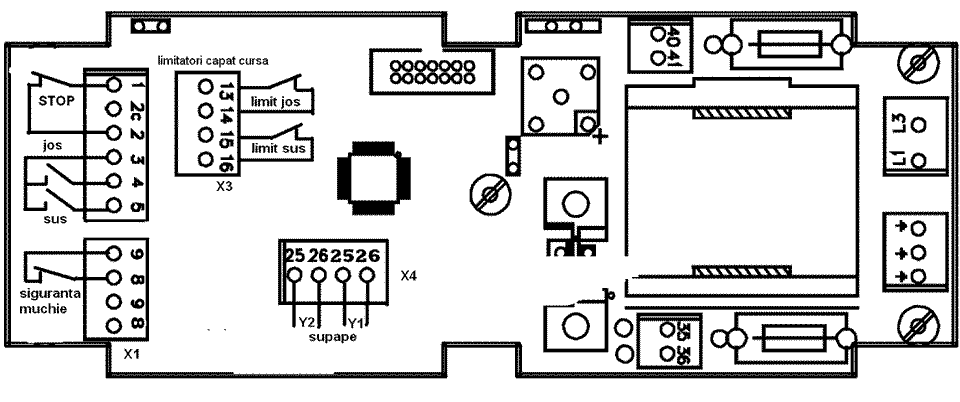

- decuplati firele de legatura a electrosupapelor Y1 si Y2 de la bornele 25, 26 conector X4
- legati in paralel cele doua electrosupape
- indepartati sistemul de blocare mecanic a coborarii
- cuplati cele doua electrosupape la o sursa de 24V/50Hz. Daca transformatorul de pe placa este bun se poate utiliza tensiunea de la bornele 40,41 conector X7
- decuplati cand masa ajunge la inaltimea dorita
- blocati mecanic masa pentru a nu cobora accidental
- Cauza: Sigurante arse ▶Remediu: verificati motivul si apoi resetati
- Cauza: Supapa de coborare nu se deschide ▶Remediu: Verificati circuitele.Posibil ca bobina sau cartusul supapei sa necesite inlocuire
- Problema 6: platforma hidraulica coboara fara a se apasa butonul JOS
- Cauza: Impuritati in sistemul hidraulic ▶Remediu: 1.Actionati masa hidraulica de cateva ori pentru a inlatura impuritatile de pe scaunul supapei. 2.Demontati supapa de coborare, verificati cartusele si curatati-le. 3.Inlocuiti cartusele supapelor si schimbati uleiul.
- Cauza: Volumul uleiului scade la temperaturi scazute. ▶Remediu: Acest lucru este normal. Daca este suparator contactati EdmoLift pentru solutii.
- Problema 7: Vitezele sunt mai mari sau mai mici decat cele dorite
- Cauza: Supapa control debit nu este reglata corect. ▶Remediu: Ajustati supapa de control debit. Atentie! Vitezele ridicate reprezinta riscuri mai mari de accidente..
Instalare limitatori capat de cursa
- asigurati platforma hidraulica cu sistemul mecanic de blocare impotriva coborarii accidentale
- intrerupeti alimentarea cu energie electrica
- instalati limtatorii capat de cursa (contact normal inchis) si asigurati-va ca NU sunt actionati
- actionati butonul STOP si blocati-l
- inlaturati sistemul mecanic de blocare a mesei
- reconectati alimentarea cu energie electrica mentinand butonul STOP actionat
- asteptati 10 secunde
- dezactivati butonul STOP
- actionati comenzile si aduceti masa ridicatoare in pozitia dorita
- ajustati pozitia limitatorilor capat de cursa
